一、粗过滤器系列
|
(三)SC型临时过滤器 |
1、锥形临时过滤器(SC I型、SC II型)见图22、图23、表20(DN25~600,PN≤2.5MPa)
|
|

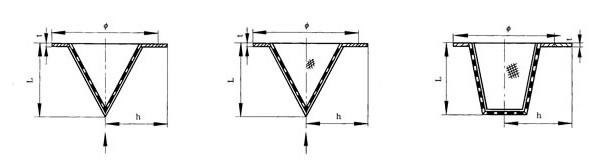

图22 SC I型 图23 SC II型 图24 SC III型 |
SC I型、SC II型 表20 |
公称直径
DN
|
Φ
|
L
|
h
|
t
|
PN0.6
|
PN1.0
|
PN2.5
|
25
|
62
|
70
|
70
|
26
|
90
|
2
|
32
|
72
|
80
|
80
|
34
|
100
|
2
|
40
|
84
|
90
|
90
|
41
|
120
|
2
|
50
|
94
|
105
|
105
|
55
|
130
|
2
|
65
|
114
|
125
|
125
|
77
|
140
|
2
|
80
|
132
|
142
|
142
|
92
|
150
|
2
|
100
|
152
|
162
|
162
|
113
|
160
|
2
|
125
|
182
|
192
|
192
|
143
|
190
|
2
|
150
|
206
|
218
|
218
|
172
|
210
|
2
|
200
|
262
|
272
|
282
|
242
|
240
|
2
|
250
|
316
|
326
|
340
|
302
|
270
|
3
|
300
|
370
|
382
|
395
|
363
|
300
|
3
|
350
|
420
|
438
|
454
|
425
|
340
|
6
|
400
|
470
|
492
|
510
|
489
|
365
|
6
|
500
|
570
|
590
|
616
|
600
|
430
|
6
|
600
|
676
|
690
|
726
|
714
|
490
|
6
|
|
2、平底临时过滤器(SC III型)见图24、表21(DN25~500,PN≤2.5MPa)
SC III型 表21 |
公称直径
DN
|
Φ
|
L
|
h
|
t
|
PN0.6
|
PN1.0
|
PN2.5
|
25
|
62
|
70
|
70
|
46
|
90
|
2
|
32
|
72
|
80
|
80
|
61
|
100
|
2
|
40
|
84
|
90
|
90
|
66
|
120
|
2
|
50
|
94
|
105
|
105
|
81
|
130
|
2
|
65
|
114
|
125
|
125
|
91
|
140
|
2
|
80
|
132
|
142
|
142
|
111
|
150
|
2
|
100
|
152
|
162
|
162
|
141
|
160
|
2
|
125
|
182
|
192
|
192
|
172
|
190
|
2
|
150
|
206
|
218
|
218
|
202
|
210
|
2
|
200
|
262
|
272
|
282
|
262
|
240
|
2
|
250
|
316
|
326
|
340
|
322
|
270
|
3
|
300
|
370
|
382
|
395
|
362
|
300
|
3
|
350
|
420
|
438
|
454
|
404
|
340
|
6
|
400
|
470
|
492
|
510
|
464
|
365
|
6
|
500
|
570
|
590
|
616
|
564
|
430
|
6
|
600
|
676
|
690
|
726
|
684
|
490
|
6
|
|
|
