二、精细过滤器系列
|
(四)陶瓷精细过滤器JGP型
陶瓷精细过滤是以多孔陶瓷为滤件的固、液、气分离与交净化装置,具有价格低廉、过滤效率高、易于反吹再生等特点,特别适用于强酸、强碱、高温、高压介质的精细过滤与分离,目前已在许多行业,如石化行业中的航空煤油过滤、汽油、柴油过滤、干气过滤;化工中的化工流体过滤;制药及酿造业的无菌水及无菌空气处理等方面得到具体应用。
陶瓷精细过滤器的滤件材质主要有刚玉质、石英质两类,过滤精度为0.5、1、3、5、10mm五个等级,其主要性能参照表31。 |
|
气孔率%
|
透气性
m2cm/
m2hmmH2O
|
抗压强度
MPa
|
耐酸性%
|
耐碱性%
|
****工
作压差
MPa
|
耐温%
|
刚玉质
|
28-50
|
0.02-20
|
20-100
|
≥98
|
≥98
|
0.8
|
800
|
石英质
|
30-60
|
0.05-20
|
10-40
|
≥99
|
≥95
|
0.4
|
200
|
|
陶瓷精细过滤器典型的结构尺寸见图31、表32 表32
|
型号
|
过滤
精度
um
|
过滤
面积
|
液 体
|
气 体
|
安 装 尺 寸
|
流量
m3/h
|
****工作
压力MPa
|
流量
m3/h
|
****工作
压力MPa
|
D
|
h1
|
h2
|
d0
|
n-Φ
|
JGP-0.5
|
0.5
|
10
|
10-20
|
1-6
|
1000-2000
|
1-6
|
Φ1000
|
900
|
2550
|
Φ940
|
4-Φ26
|
6.8
|
5-12
|
1-6
|
500-1000
|
1-6
|
Φ700
|
850
|
2350
|
Φ650
|
3-Φ26
|
3.9
|
4-6
|
1-4
|
350-700
|
1-4
|
Φ500
|
700
|
2100
|
Φ450
|
3-Φ26
|
JGP-1
|
1
|
10
|
20-30
|
1-6
|
2000-3000
|
1-6
|
Φ1000
|
900
|
2550
|
Φ940
|
4-Φ26
|
6.8
|
15-20
|
1-6
|
1000-1500
|
1-6
|
Φ700
|
850
|
2350
|
Φ650
|
3-Φ26
|
3.9
|
8-12
|
1-4
|
500-800
|
1-4
|
Φ500
|
700
|
2100
|
Φ450
|
3-Φ26
|
JGP-3
|
3
|
10
|
50-60
|
1-4
|
3000-5000
|
1-4
|
Φ1000
|
900
|
2550
|
Φ940
|
4-Φ26
|
6.8
|
25-40
|
1-4
|
1500-2500
|
1-4
|
Φ700
|
850
|
2350
|
Φ650
|
3-Φ26
|
3.9
|
10-15
|
1-4
|
800-1200
|
1-4
|
Φ500
|
700
|
2100
|
Φ450
|
3-Φ26
|
JGP-5
|
5
|
10
|
60-80
|
1-4
|
5000-8000
|
1-4
|
Φ1000
|
900
|
2550
|
Φ940
|
4-Φ26
|
6.8
|
30-50
|
1-4
|
3000-4000
|
1-4
|
Φ700
|
850
|
2350
|
Φ650
|
3-Φ26
|
3.9
|
20-30
|
1-2
|
1500-2500
|
1-2
|
Φ500
|
700
|
2100
|
Φ450
|
3-Φ26
|
JGP-10
|
10
|
10
|
100-150
|
1-4
|
8000-12000
|
1-4
|
Φ1000
|
900
|
2550
|
Φ940
|
4-Φ26
|
6.8
|
60-80
|
1-4
|
5000-6000
|
1-4
|
Φ700
|
850
|
2350
|
Φ650
|
3-Φ26
|
3.9
|
30-50
|
1-2
|
3000-5000
|
1-2
|
Φ500
|
700
|
2100
|
Φ450
|
3-Φ26
|
|
注:1、表中液体流量均指水的流量,气体流量均指标准状况下空气流量。 |
|

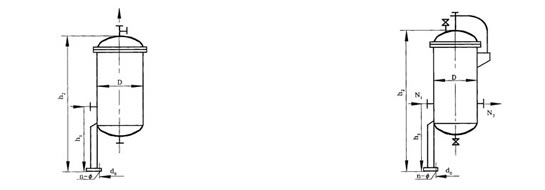

图31 陶瓷精细过滤器典型结构 图32 航空煤油精细过滤器典型结构 |
|
(五)航空煤油精细过滤JGO型 |
航空煤油过滤器由于采用特殊的滤件,因此,不仅能充分滤除燃料中的微小固体杂质,而且能有效地滤除燃料中的微游离水,这是一般精细过滤器所无法比拟的。
航空煤油精细过滤器工作参照MIL-F-8901或APIBUII1581 II进行试验分析,经其过滤燃料中:游离水含量<30PPM,固体杂质含量<1mg/1,纤维含量<10根/升(上述指标均满足国际航空协会对喷气燃料洁净度的要求。) |
航空煤油精细过滤器的典型结构尺寸见图32、表33 表33
|
公称直径
DN
|
流量
m3/h
|
结 构 尺 寸
|
工作压力
MPa
|
D
|
h1
|
H2
|
d0
|
n-Φ
|
进出口 N1 N2
|
JGO-45
|
45
|
500
|
520
|
1450
|
Φ450
|
3-Φ26
|
DN80 PN1.6
|
1.0
|
JGO-60
|
60
|
600
|
600
|
1520
|
Φ560
|
3-Φ26
|
DN100 PN1.6
|
JGO-90
|
90
|
600
|
600
|
1620
|
Φ560
|
3-Φ26
|
DN100 PN1.6
|
JGO-120
|
120
|
600
|
600
|
1820
|
Φ560
|
3-Φ26
|
DN150 PN1.6
|
|
|
