十八、P1S□单管式煤气管道冷凝水排水器
|
1、产品用途
本排水器分二室、三室、四室三种结构,分别适用于计算压力低于15000、25000、35000Pa的各种煤气管道,及时排除管道中的冷凝水。
2、结构特点
2.1本排水器不设固定水管,采用在观察孔处定期检查给水的办法。第一次开工灌水时,需打开顶盖上的1″管帽排除空气。
2.2插入敞开室的蒸汽管,视气候条件确定是否需要外接蒸汽;在不接蒸汽管时需将1″管帽盖上。

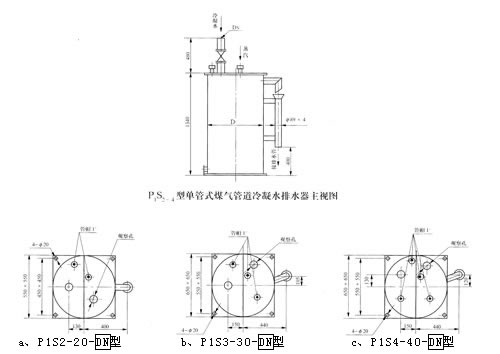

2.3外形及相关尺寸见下图和附表。 |
|
代 号
|
水封总高度
mmH2o
|
筒体直径D
mm
|
水位高度
mm
|
水容积
m3
|
适用压力
Pa
|
参考质量
kg(DN=100)
|
备 注
|
P1S2-20- DN
|
2040
|
529×6
|
1200
|
0.251
|
15000
|
300
|
单管二室式,DN=80,100,125
|
P1S2-30- DN
|
3060
|
630×6
|
1200
|
0.376
|
25000
|
405
|
单管三室式,DN=80,100,125,150
|
P1S2-40- DN
|
4080
|
630×6
|
1200
|
0.376
|
35000
|
517
|
单管四室式,DN=80,100,125,150
|
|
说明:1、DN为接管通径,DN=80,100,125,150;
2、示例:煤气管道****压力为20000Pa,接管规格133×4.5,应选型号:P1S3-30-125,其中“30”为水封高度(mm)
3、换算:1mmH2O=9.80665Pa |
|
|
 |
